YK系列
產品描述
規格參數
客戶案例
圖片與視頻
產品描述
設備優點
YK傳承了傳統振動篩的經典結構設計，整機結構簡單，無論是設備初始安裝還是后期的設備調整、更換配件等養護操作都簡單方便。
側板采用合金鋼，強度更高，側板生命周期內絕不會出現開裂問題；獨特的激振器設計，激振力更大且調節更簡單。
相對軸偏心振動器激振器，YK圓振篩采用的外置式塊偏心結構激振器激振力更強。同時，該設計還可以輕松實現對振動篩的振幅、頻率的必要調整，以滿足不同使用需求。
YK圓振篩的設計中，我們采用了有限元分析技術對篩箱進行優化計算，是篩箱整體和側板受力狀況更加合理；同時，在篩箱側板的加工上，我們利用大型機床直接折彎處理，有效避免焊接等造成的開裂風險。
工作原理
做為產生動力的激振器安裝在篩框的側板上，當物料進入篩面后，同篩框一起形成參振質量，在隔振彈簧支承下，構成整個振動系統。激振器的主軸兩端分別裝有對稱相等的偏心質量，機器在兩端軸承支承下，由撓性聯軸器傳遞電機的動力驅使激振器主軸轉動，通過鍵聯接，帶動軸端上的兩組偏心塊轉動，產生一定的離心力，促使整個參振質量作橢圓軌跡振動。
規格參數
| 規格型號 | 篩面規格（mm） | 篩孔尺寸（mm） | 進料粒度（mm） | 處理能力（t/h） | 功率 (kw) | 激振頻率 (r/min) | 雙振幅（mm） |
| 2YK1230 | 1200*3000 | ＜70 | ＜120 | 30-150 | 7.5 | 960 | 7 |
| 3YK1230 | 1200*3000 | ＜70 | ＜120 | 50-150 | 7.5 | 960 | 7 |
| 2YK1548 | 1500*4800 | ＜70 | ＜120 | 50-200 | 11 | 960 | 7 |
| 3YK1548 | 1500*4800 | ＜70 | ＜120 | 50-200 | 15 | 960 | 7 |
| 4YK1548 | 1500*4800 | ＜70 | ＜120 | 50-200 | 18.5 | 960 | 7 |
| 2YK1860 | 1800*6000 | ＜70 | ＜200 | 80-280 | 22 | 730 | 8 |
| 3YK1860 | 1800*6000 | ＜70 | ＜200 | 80-280 | 30 | 730 | 8 |
| 4YK1860 | 1800*6000 | ＜70 | ＜200 | 80-280 | 37 | 730 | 8 |
| 2YK2160 | 2100*6000 | ＜70 | ＜200 | 100-450 | 30 | 730 | 8 |
| 3YK2160 | 2100*6000 | ＜70 | ＜200 | 100-450 | 30 | 730 | 8 |
| 4YK2160 | 2100*6000 | ＜70 | ＜200 | 100-450 | 45 | 730 | 8 |
| 2YK2470 | 2400*7000 | ＜70 | ＜400 | 160-380 | 30 | 730 | 8 |
| 3YK2470 | 2400*7000 | ＜70 | ＜400 | 160-450 | 37 | 730 | 8 |
| 2YK3072 | 3000*7200 | ＜70 | ＜400 | 600-800 | 22*2 | 730 | 8 |
| 3YK3072 | 3000*7200 | ＜70 | ＜400 | 600-800 | 22*2 | 730 | 8 |
客戶案例
圖片與視頻
關鍵詞:
yk
激振器
偏心
設備
設計
質量
簡單
結構
整個
上一個
無
下一個
無
-
1，產品具有規律且良好的粒度分布特性。只要細度模數一定，其粒度分布也就大體一致，受原料的巖性、料漿濃度、磨機轉速、裝棒量等因素影響不大。 2，產品的細度模數易于控制。一般情況下，只要調節給料量就可以將砂的細度模數控制在±0.2以內。 3，結構簡單，操作方便。 4，設備相對便宜，投入成本較低棒磨機0.001，產品具有規律且良好的粒度分布特性。只要細度模數一定，其粒度分布也就大體一致，受原料的巖性、料漿濃度、磨機轉速、裝棒量等因素影響不大。 2，產品的細度模數易于控制。一般情況下，只要調節給料量就可以將砂的細度模數控制在±0.2以內。 3，結構簡單，操作方便。 4，設備相對便宜，投入成本較低 -

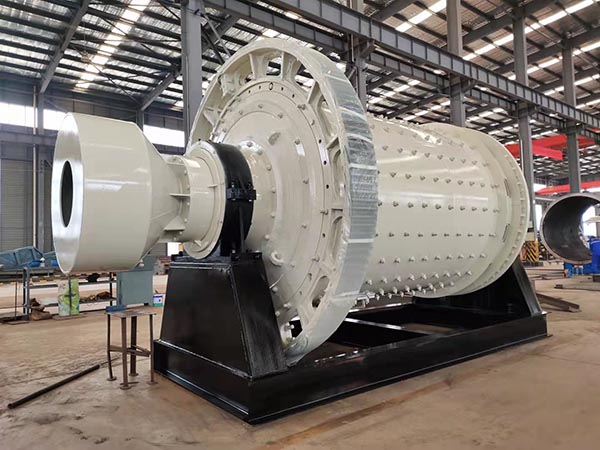

1，產品具有規律且良好的粒度分布特性。只要細度模數一定，其粒度分布也就大體一致，受原料的巖性、料漿濃度、磨機轉速、裝棒量等因素影響不大。 2，產品的細度模數易于控制。一般情況下，只要調節給料量就可以將砂的細度模數控制在±0.2以內。 3，結構簡單，操作方便。 4，設備相對便宜，投入成本較低球磨機0.001，產品具有規律且良好的粒度分布特性。只要細度模數一定，其粒度分布也就大體一致，受原料的巖性、料漿濃度、磨機轉速、裝棒量等因素影響不大。 2，產品的細度模數易于控制。一般情況下，只要調節給料量就可以將砂的細度模數控制在±0.2以內。 3，結構簡單，操作方便。 4，設備相對便宜，投入成本較低
-
